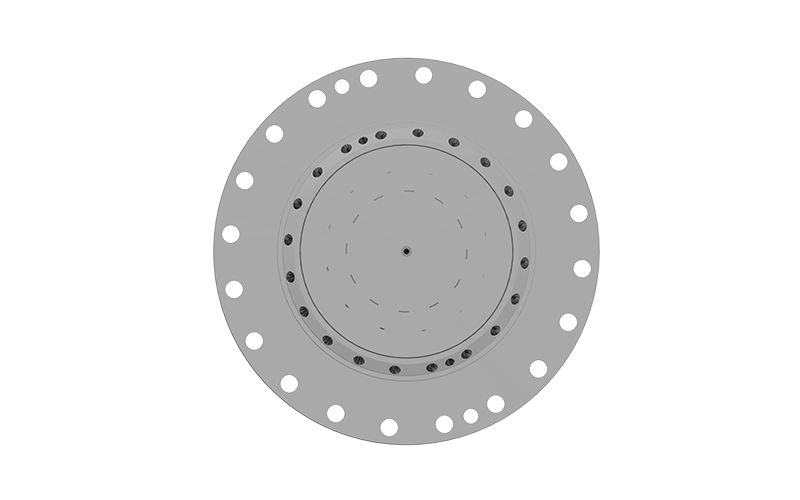

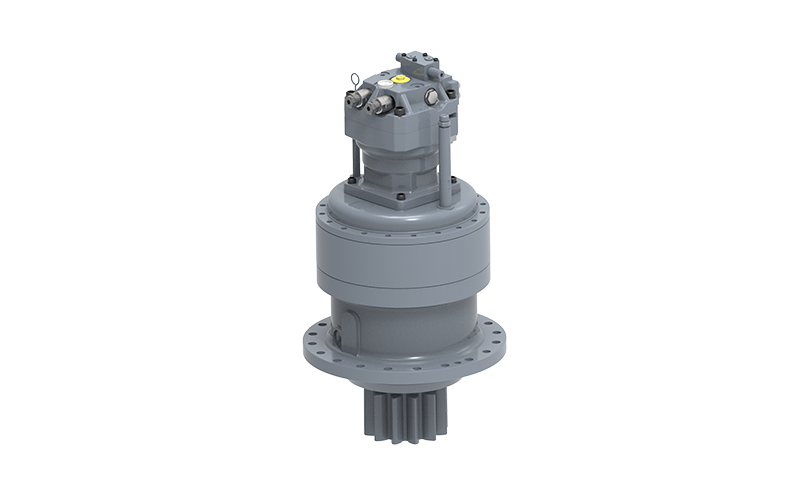

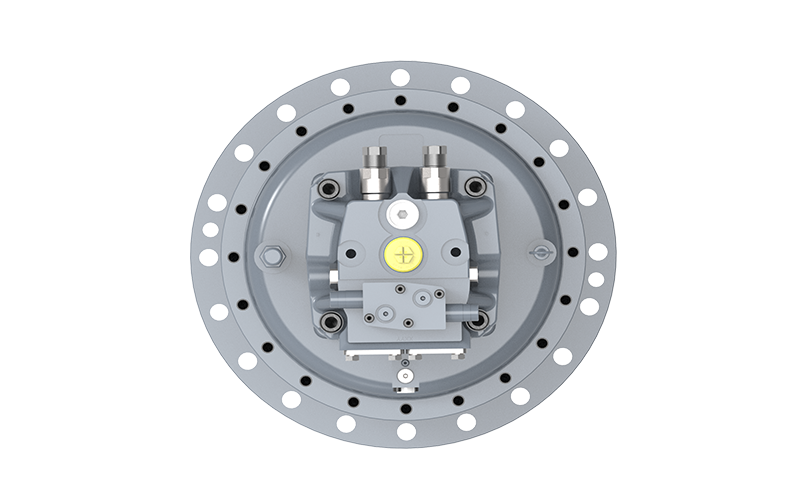

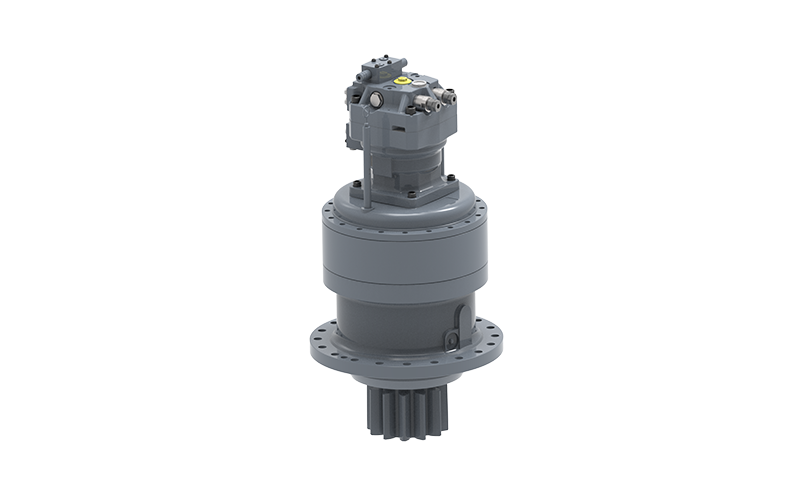

Редуктор поворота серии GS

Высокая точность управления, быстрый отклик, высокая удельная мощность.

Применяется в гусеничных экскаваторах и т. д.

295

额定压力 bar

249

最大排量 cc/rev

产品手册下载服务图标

服务支持

立即询价产品咨询

/Продукция и бизнес/Силовые установки/Детали и узлы/Гидравлика/Гидромоторы

概述优势规格型谱表

产品概述

В механизме поворота используется технологическая платформа серии 02, отличающаяся компактной конструкцией, высокой удельной мощностью и предоставляющая клиентам большую свободу при выборе монтажного пространства. Уникальная конструкция вращающейся группы обеспечивает высокий уровень допустимого давления; в сочетании с редукторами с различными передаточными числами это дает клиентам возможность более широкого выбора скоростных и моментных характеристик. Отличается высоким пусковым крутящим моментом, что позволяет удовлетворить специфические требования к эксплуатации.

产品优势

Быстрый отклик системы управления.

Высокая удельная мощность.

Предназначены преимущественно для привода механизма поворота экскаваторов.

产品规格

Спецификация	GS02H	GS04H	GS06H	GS12H	GS12H	GS14H	GS16H	GS16H	GS20H	GS23H	GS25H	GS27H	GS29H	GS32H	GS32H
Подходящая тоннажность(t)	6	8	13	21	21	23	24-26	24-26	65-80	37	95-100	50	100	130-150	130-150
Максимальный рабочий объем (см³/об)	30.5	46.8	65	135	155	165	165	180	180	180	249	249	249	249	210
Максимальная частота вращения при эксплуатации (об/мин)	72	88	100	90	90	90	90	90	71	71	70	60	60	56	100
Номинальное давление (бар)	216	230	245	270	245	270	310	285	255	315	285	270	285	295	350
Допустимое давление в корпусе (бар)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Тормозной крутящий момент (при номинальном давлении) (Н·м)	2691	3601	8464	16608	16608	16633	16608	20530	25855	25855	32017	37044	37044	39514	49164
Выходной крутящий момент (Н·м)	2434	3336	5074	11614	12100	14216	16298	16346	18418	22752	24612	26978	28476	31441	31460
Передаточное число (i)	23.2	19.4	20	20	20	20	20	20	25.2	25.2	21.8	25.2	25.2	26.9	26.9
Масса (приблизительная) (гидравлическое управление, при пустом корпусе) (кг)	60	77	119	234	234	299	320	335	419	414	575	562	582	595	705

备注：产品参数及图片仅供参考；如有变动，不另行通知。
